Übersicht Infrarotstrahler für Wärme- und Trocknungsprozesse

im Anlagenbau, Maschinenbau, Gerätebau und für industrielle Anwendungen.

Wir entwickeln, produzieren und vertreiben elektrisch betriebene Infrarotstrahler in verschiedensten Dimensionen, Geometrien und Formen. Individuelle Kundenwünsche sind uns willkommen.

Die 60-jährige Erfahrung und unser Know-how im Umgang mit Infrarotstrahlung setzen wir gerne auch für Ihren Wärme- oder Trocknungsprozess ein, um diesen zu realisieren oder zu optimieren.

Unser ständiges Ziel ist der Erfolg unserer Kunden. Innovation und Produkt-Qualität in Verbindung mit Wirtschaftlichkeit stehen hierzu im Vordergrund.

Einsparungen von Ressourcen erreichen wir unter anderem mit der Maximierung des Wirkungsgrads und der Lebensdauer unserer Produkte.

Bei der Auswahl des für Ihre Wärmeaufgabe am besten geeigneten Infrarotstrahlers sind wir sehr gerne behilflich. Zögern Sie nicht uns zu kontaktieren.

Entdecken Sie unser breit gefächertes Produktportfolio.

Je nach Art des zu erwärmenden Materials ist die dafür optimale Wellenlänge nötig, um einen hohen Wirkungsgrad zu erzielen. Aus diesem Grund haben wir Infrarotstrahler mit unterschiedlichen Emissionsmaxima und unterschiedlichen Dimensionen, Geometrie und Formen in unserem Produktportfolio. Deren Wellenlängenbereich reicht von 1,0 µm bis 5,0 µm. (NIR-MIR)

  • Optimale Wellenlänge
  • Unterschiedlichen Emissionsmaxima
  • Unterschiedlichen Dimensionen, Geometrie und Formen
  • Wellenlängenbereich von 1,0 µm bis 5,0 µm. (NIR-MIR)

Kurzwellige und schnelle mittelwellige Infrarotstrahler

Vorteile

  • Hohe Lebensdauer
  • Sehr kurze Ansprechzeit von ca. 1 Sekunde
  • Hoher Wirkungsgrad durch Anpassung des Emissionsmaximums
  • Hoher Wirkungsgrad durch Anpassung der Abstrahlungsrichtung
  • Hermetisch nach außen abgedichtetes Mehrkammersystem
  • Erhöhte Sicherheit durch das Mehrkammersystem
  • Gerichtete IR-Strahlung durch integrierten Reflektor
  • Integrierter Reflektor in eigenem Schutzgasmedium
  • Integrierter Reflektor der von außen nicht negativ beeinflussbar ist
  • Kontaktloser Wärmetransport
  • Im Vakuum einsetzbar
  • Reinraum geeignet
  • Stufenlos regelbar 0-100%
  • Gasemissionsfrei
  • Beständig gegenüber sauren und basischen Stoffen (mit Ausnahme von Fluss- und Phosphorsäure)
  • Sehr geringe Wärmeausdehnung
  • Hohe Temperaturschockbeständigkeit

Optionen

  • Mit integriertem Reflektor gerichtete oder ungerichtete Abstrahlung
  • Gerichtete Abstrahlung als Bandstrahler, Flächenstrahler oder Hochintensitäts-Flächenstrahler
  • Heizlänge, Energiedichte, Emissionsmaximum nach Kundenwunsch
  • Kundenspezifische Konfektionierung der Anschlussenden und Kontakte
  • Einseitiger oder beidseitiger Anschluss
  • Schaltbare Heizzonen
  • Abgewinkelte äußere Einschmelzung
  • Keramikende
  • Knickschutztülle
  • Haltegriff
  • Dämpfungsanschlag
  • Strahlungsfilter im Bereich des sichtbaren Lichts

Technik

Das IR-Strahlermodul setzt sich aus einem oder mehreren IR-Innenstrahlern, den IR-Strahlungssendern, einem innenliegenden metallischen Reflektor und einem äußeren Quarz-Hüllrohr zusammen. Wir bezeichnen das als Mehrkammersystem.

Der IR-Innenstrahler besteht aus einer Heizwendel aus hochtemperaturbeständigem Metall, der dafür am besten geeigneten Atmosphäre und Quarzglas als Hüllkörper. Diese Heizwendel oder das Heizband wird mittels elektrischer Energie erwärmt und sendet Strahlung im Infrarotbereich mit Emissionsmaxima von 1,0 μm bis 2,8μm ab. Der Wirkungsgrad bei der Umwandlung elektrischer Energie zur IR-Strahlungsenergie liegt hier bei bis zu 90%.

In der Sekundärkammer befindet sich einer oder mehrere IR-Innenstrahler, der zusammen mit dem optionalen Reflektor in einer äußeren Hülle aus Quarzglas eingeschmolzen ist. Auch diese Sekundärkammer enthält die dafür am besten geeignete Spezialatmosphäre.

Durch die Reinheit der eingesetzten Materialien, Hochvakuumtechnik und der Wahl der am besten geeigneten Atmosphären in den jeweiligen Kammern, in Verbindung mit dem Mehrkammersystem, erreichen wir die außergewöhnlich hohe Lebensdauer. Die Folgen sind Zuverlässigkeit, Einsparung von Ressourcen und Kosten für Wartungen.

Die individuelle Anpassung der Heizlänge, der Heizleistung und des Emissionsmaximums an das zu erwärmende Gut spart Energie und Zeit.

Mithilfe eines speziell geformten, integrierten Reflektors trifft die abgestrahlte IR-Strahlung gezielt dort auf, wo sie gebraucht wird.

Die Anschaltzeit des kurzwelligen Infrarotstrahlers beträgt ca.1 Sekunde, um ihren Betriebszustand zu erreichen. Wird der Infrarostrahler nur dann betrieben, wenn Wärme benötigt wird, sind hohe Einsparungen an elektrischer Energie gewährleistet.

Durch die mögliche stufenlose Regelung von 0-100% kann bei Bedarf das Emissionsmaximum und die Leistung der Infrarotstrahler optimal auf die Wärmeaufgabe angeglichen werden.

Bei zu erwärmenden Stoffen unterschiedlicher Größen kann, wenn möglich, mittels schaltbarer Heizzonen mit einem Infrarostrahler die zu dem Zeitpunkt benötigte Heizzone frei gewählt werden.

Mit möglichen Leistungsdichten von bis zu 150W/cm, bezogen auf die Heizzone des Infrarostrahlers, wird auf kleinstem Raum höchste Energiedichte erzeugt. Wir bieten Ihnen Strahlerlängen bis zu 2 Meter in unterschiedlichen Ausführungen.

Durch die Umwandlung elektrischer Energie in IR-Strahlungsenergie sind die Infrarostrahler gasemissionsfrei. Die ausgesandte IR-Strahlungsenergie wird kontaktlos auf das zu erwärmende Gut übertragen und durch Absorption direkt im zu erwärmenden Gut in Wärme umgewandelt.

Das hermetisch abgedichtete Mehrkammersystem gewährleistet, dass der integrierte Reflektor und die IR-Strahlungssender vor äußeren Einflüssen wie Staub oder Kratzer geschützt sind.

Dadurch ist das IR-Strahlermodul auch bestens für Reinräume geeignet.

weiter zu den Produkten für diese Infrarotstrahler

Mittelwellige Infrarotstrahler

Vorteile

  • Hohe Lebensdauer
  • Ansprechzeit 0,1 – 2 Minuten
  • Hoher Wirkungsgrad durch Anpassung des Emissionsmaximums
  • Stufenlos regelbar 0-100%
  • Gasemissionsfrei
  • Kontaktloser Wärmetransport
  • Sehr geringe Wärmeausdehnung
  • Hohe Temperaturschockbeständigkeit

Optionen

  • Heizlänge, Energiedichte, Emissionsmaximum nach Kundenwunsch
  • Geometrie bzw. Form nach Kundenwunsch
  • Kundenspezifische Konfektionierung der Anschlussenden und Kontakte
  • Einseitiger oder beidseitiger Anschluss
  • Schaltbare Heizzonen
  • Gerichtete oder ungerichtete Abstrahlung

Technik

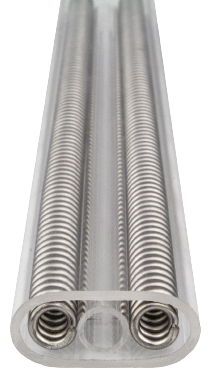

Der mittelwellige Infrarotstrahler setzt sich aus einer oder mehreren Heizwendeln, den IR-Strahlungssendern und einem äußeren Quarz-Hüllrohr zusammen.

Diese Heizwendel wird mittels elektrischer Energie erwärmt und sendet Strahlung im Infrarotbereich mit Emissionsmaxima von 2.2 μm bis 5,0 μm ab.

Durch die richtige Dimensionierung der Heizwendel, der Reinheit der eingesetzten Materialien und deren Behandlung, erreichen wir die hohe Lebensdauer. Die Folgen sind Zuverlässigkeit, Einsparung von Ressourcen und Kosten für Wartungen.

Die individuelle Anpassung der Heizlänge, der Heizleistung, des Emissionsmaximums und der Geometrie an das zu erwärmende Gut, spart Energie.

Mithilfe eines aufgebrachten Goldreflektors trifft die abgestrahlte IR-Strahlung dort auf, wo sie gebraucht wird. Alternativ kann auch ein speziell geformter externer Reflektor zum Einsatz kommen.

Die Anschaltzeit des mittelwelligen Infrarotstrahlers ist abhängig von dessen Auslegung und beträgt von 0,1 bis zu 2 Minuten, um den Betriebszustand zu erreichen. Wird der Infrarotstrahler nur dann betrieben, wenn Wärme benötigt wird, sind hohe Einsparungen an elektrischer Energie gewährleistet.

Durch die mögliche stufenlose Regelung von 0-100% kann bei Bedarf das Emissionsmaximum und die Leistung der Infrarotstrahler optimal auf die Wärmeaufgabe angeglichen werden.

Bei zu erwärmenden Stoffen unterschiedlicher Größen kann mittels schaltbarer Heizzonen mit einem Infrarotstrahler die zu dem Zeitpunkt benötigte Heizzone frei gewählt werden.

Mit möglichen Leistungsdichten von bis zu 80W/cm, bezogen auf die Heizzone des Infrarotstrahlers, wird auf kleinstem Raum höchste Energiedichte erzeugt. Wir bieten Ihnen Strahlerlängen bis zu 2 Meter in unterschiedlichen Ausführungen.

Durch die Umwandlung elektrischer Energie in IR-Strahlungsenergie sind die IR-Heizstrahler gasemissionsfrei. Die ausgesandte IR-Strahlungsenergie wird kontaktlos auf das zu erwärmende Gut übertragen und durch Absorption direkt im zu erwärmenden Gut in Wärme umgewandelt.

weiter zu den Produkten für diese Infrarotstrahler
